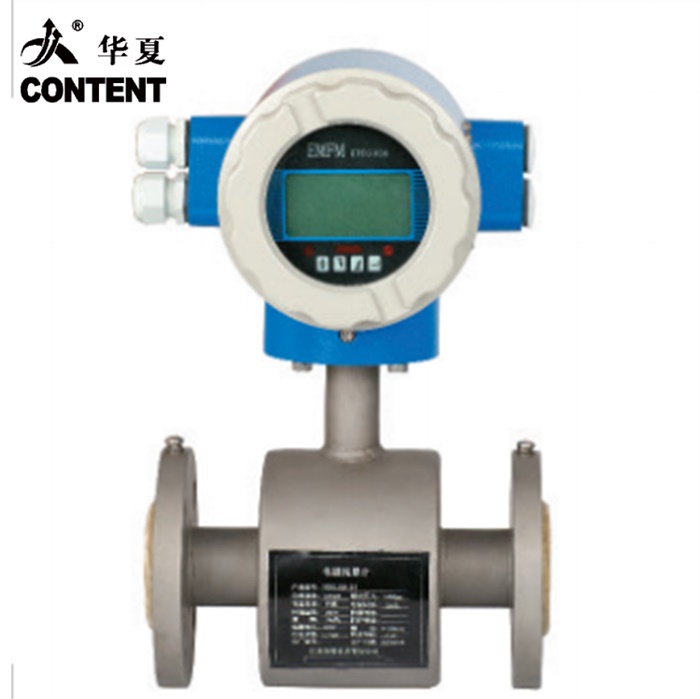

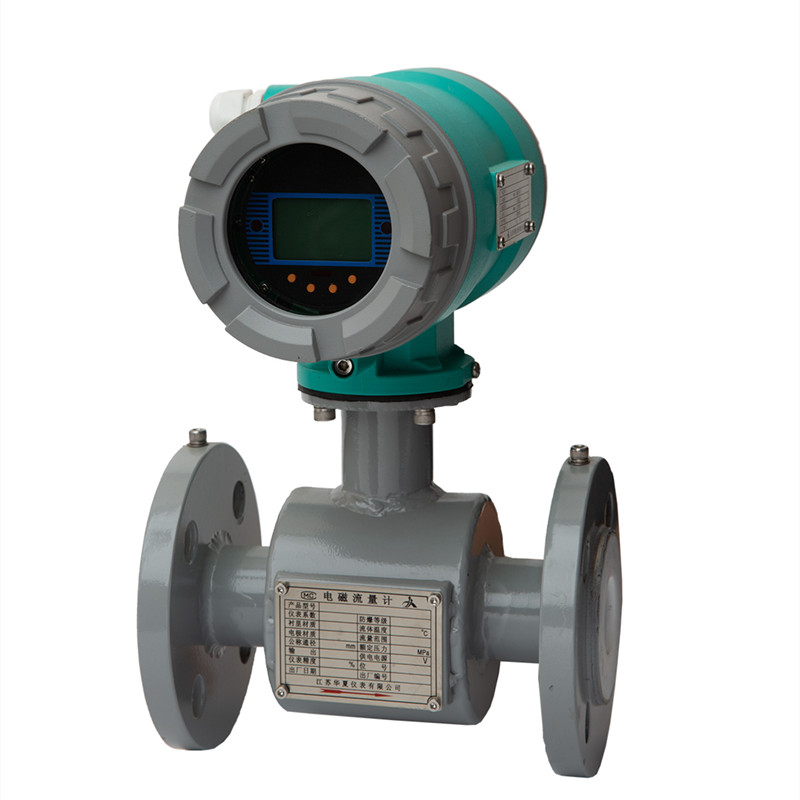

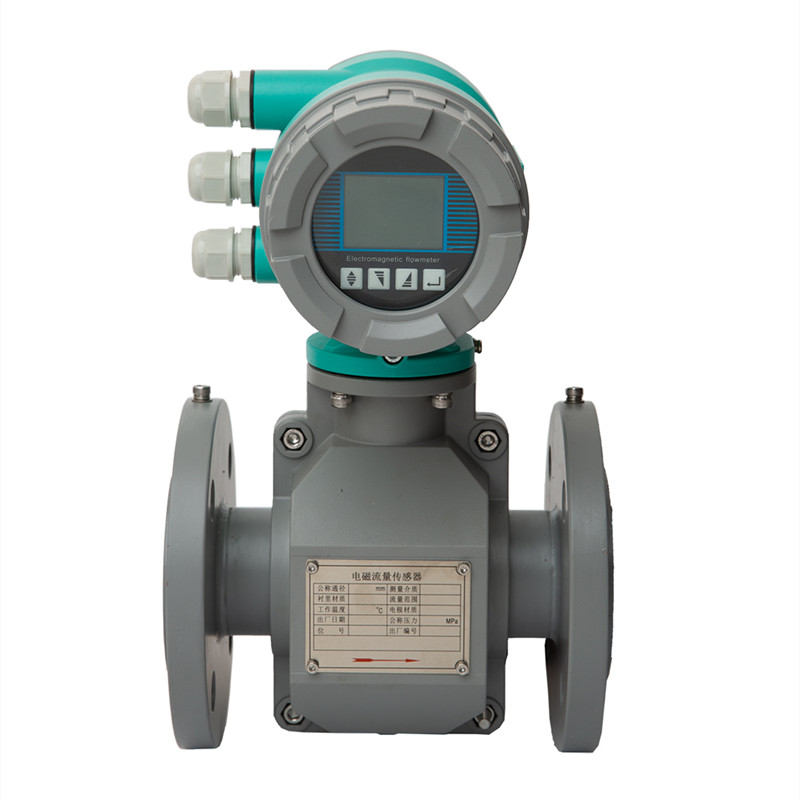

產品名稱： 電磁流量計
發布日期： 2016-06-15
點擊數： 5676
詢價： 點擊產品詢價
二維碼：
簡述： HXJLD系列智能電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。
應用場合
HXJLD系列智能電磁流量計，可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水控制、造紙、醫藥、食品等工農業的生產工藝過程流量測量和控制。
產品特色
HXJLD系列智能電磁流量計具有：
1、不受流體密度、黏度、溫度、壓力和電導率變化的影響，線性測量原理能實現高精度測量；
2、測量管內無阻流件，壓損小，直管段要求低；
3、公稱通徑DN6～DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足多種導電流體的要求；
4、轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗??；
5、轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精度高，流量測量范圍度可達1500：1；
6、高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
7、具有RS485或RS232數字通訊信號輸出；
8、具有電導率測量功能，可以判別傳感器是否空管；具有自檢與自診斷功能；
9、采用SMD器件和表面安裝（SMT）技術，電路可靠性高。
執行標準
電磁流量計（JJG1033-2007）
公稱通經（mm）
（特殊規格可定制）
管道式四氟襯里：DN10-DN600
管道式橡膠襯里：DN40-DN2000
流動方向
正，反，凈流量
量程比
150:1
重復性誤差
測量值的±0.1%
精度等級
0.5級，1.0級
被測介質溫
常規橡膠襯里：-20～+60℃
高溫橡膠襯里：-20～+90℃
聚四氟乙烯襯里：-30～+120℃
高溫型四氟襯里：-20～+160℃
額定工作壓力
（高壓可定制）
DN10～DN25≤4.0MPa
DN32～DN150≤1.6MPa
DN200～DN600≤1.0MPa
DN700～DN2000≤0.6MPa
流速范圍
0.3-10m/s
電導率范圍
被測流體電導率≥5μs/cm
信號輸出
4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平
通訊輸出
RS485，MODBUS協議，HART協議，Profibus-DP協議
供電電源
220VAC,允差15%或24VDC,紋波≤5%
要求直管段長度
上游≥5DN，下游≥2DN
連接方式
流量計與配管之間均采用法蘭連接，法蘭符合國際： GB/T9113.1-2000
防爆等級
Exd[ia]iaqIICT5
防護等級
IP65，特殊訂制最高可達IP68
環境溫度
-25～+60℃
相對濕度
5%～95%
消耗總功率
小于20W
技術參數
管道選型說明
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定，使電磁流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等，都能適應被測流體的性質和流量測量的要求。
可測量的流體
由電磁流量計的工作原理可知，能選用電磁流量計測量流量的流體必須是導電的，嚴格的說，除了高溫流體之外，只是電導率大于20us/cm的任何流體都能選用相應的電磁流量計來測量流量，因?yàn)榉菍?dǎo)電的氣體、蒸汽、油類、丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速最好在0.1-5m/s范圍內，此時流量計口徑可選擇與用戶管道口徑一致。
電極、接地環材料的選擇
選擇電極材料時，要考慮被測介質的耐腐蝕性，一般要比工藝管道材料高一個等級。
接地環可選擇與電極相同的材料，也可選擇與工藝管道相同的材料作接地環。
工藝管道為金屬管道且內壁無絕緣涂層時，可不選用接地環。
電極、接地環材料選擇：
電極、接地環材料
被測液體
被測液體舉例
316不銹鋼
不耐無機酸、有機酸、氯化物的腐蝕，用于非腐蝕性介質
生活及工業用水、污水、礦漿、糖漿
含鉬不銹鋼
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性
磷酸、燒酸
OCr18Ni12Mo2Ti
鈦（Ti）
特別適用于氯離子存在的場合使用，能耐氯化物（氯化鈣、氯化鉀、氯化銨、氯化鈉）硫化物、堿液的腐蝕
冷凍鹽水、海水、氨水雙氧水、乙酸
鉭（Ta）
具有優良的耐腐蝕性，幾乎和玻璃相似，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸、王水、硫酸）的腐蝕。不耐堿、氫氟酸、氧化物及發煙硫酸的腐蝕。
鹽酸王水、硝酸、硫酸
鉑（Pt）
幾乎適用于所有化學介質的腐蝕，但不適用于王水和銨鹽
濃硫酸、熱堿溶液
襯里的選擇：
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯（PIEE）襯里具有優良的耐強酸強堿腐蝕的性能，它也具有可靠的耐高溫性，高溫下不變形，不降色絕緣電阻的性能；它還具有不拈性，即不能和其他物質相粘接、表面光滑。因此測量粘度大（如糖漿）或容易結疤的介質（如氧化鋁）強腐蝕性介質（如硫酸、硝酸、鹽酸、磷酸等），溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品（如啤酒、牛奶、麥芽汁）均可選用四氟襯里。橡膠具有耐磨特點，廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
|
襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
|
四氟(PTEE） |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質，如氫氟酸、鹽酸、醋酸等。強腐蝕性介質，如硫酸、硝酸、電解質、燒堿等。易結疤的介質 |
可用于衛生要求的場，適用于高溫流體。溫度范圍為（-30—+150℃）用于正壓管道 |
|
橡膠 |
有極好的彈性，耐磨性好，耐沖擊。耐一般弱腐蝕性介質的腐蝕 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
上限流量的選擇:
由于通徑、流速、流量三者之間存在嚴格的函數關系，所以選型時可根據下表在對應的通徑下選擇上限流量值。
安裝地點的選擇：
為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：
1）盡量避免鐵磁性物體及具體強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信息。
2）應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。
3）應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95
4）選擇便于維修，活動方便的地方。
5）流量計應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。
產品選型
| 規 格 代 碼 | 說 明 | ||||||||||||||
| 企標 | HXJ | 江蘇華夏儀表科技 | |||||||||||||
| 儀表種類 | LDB | 普通型電磁流量計 | |||||||||||||
| LDE | 智能型電磁流量計 | ||||||||||||||
| 通徑代碼 | XXX | 例：100表示DN100 若通徑后接I表示插入式 | |||||||||||||
|
電極形式 |
1 | 標準固定式 | |||||||||||||
| 2 | 刮刀式 | ||||||||||||||
| 3 | 可拆卸更換式 | ||||||||||||||
|
電極材料 |
0 | 不銹鋼 | |||||||||||||
| 1 | 鉑 | ||||||||||||||
| 2 | 哈氏B（HB） | ||||||||||||||
| 3 | 鉭Ta | ||||||||||||||
| 4 | 鈦 Ti | ||||||||||||||
| 5 | 哈氏C (HC) | ||||||||||||||
|
內襯材料 |
3 | 氯丁橡膠 | |||||||||||||
| 4 | 聚氨酯橡膠 | ||||||||||||||
| 5 | F4 | ||||||||||||||
| 6 | F46 | ||||||||||||||
| 7 | F40 | ||||||||||||||
| 8 | P0 | ||||||||||||||
| 9 | PPS | ||||||||||||||
|
額定壓力 |
4.0 | DN10-80 | |||||||||||||
| 1.6 | DN100-150 | ||||||||||||||
| 1.0 | DN200-1000 | ||||||||||||||
| 0.6 | DN1100-2000 | ||||||||||||||
| 0.25 | DN2200 | ||||||||||||||
| 工作溫度 | E | ＜80℃ | |||||||||||||
| H | ＜180℃ | ||||||||||||||
| 接地環 | 0 | 無接地環 | |||||||||||||
| 1 | 有接地環 | ||||||||||||||
| 防護等級 | 0 | IP65 | |||||||||||||
| 1 | IP68 | ||||||||||||||
| 轉換器形式 | 0 | 一體式 | |||||||||||||
| 1 | 分體式 | ||||||||||||||
| 通訊 | 0 | 無 | |||||||||||||
| 1 | RS485 | ||||||||||||||
| 2 | Hart | ||||||||||||||
| 3 | PA總線 | ||||||||||||||
| 4 | FF總線 | ||||||||||||||
| 外殼材料 | 0 | 碳鋼 | |||||||||||||
| 1 | 不銹鋼 | ||||||||||||||
| 表體法蘭 | 0 | 碳鋼 | |||||||||||||
| 1 | 不銹鋼 | ||||||||||||||
| 安裝配對法蘭 | 0 | 不帶 | |||||||||||||
| 1 | 帶 | ||||||||||||||
| 供電電源 | 0 | 220V | |||||||||||||
| 1 | 24V | ||||||||||||||
| 2 | 電磁供電 | ||||||||||||||
| 儀表量程 | XXX | 例：（100）表示最大量程100m3/h | |||||||||||||
